Cluiche Bevel Gear Pinion

Pinion fearas bevel:

Is cón é pinion fearas bevel innealra SST le fiacla gathacha ionchuir seachtracha atá díreach, ag barrchaolú ó níos mó go dtí níos lú.

Is é deireadh mór an pinion bevel an bun; is é deireadh beag an pinion bevel an barr.

Déantar páirc an bevel a thomhas ag an mbun (na fiacla is mó).

Tagraíonn an téarma pinion bevel nó giar bevel do bevel díreach (nó spor). Is trealamh spor barrchaolaithe é i ndáiríre.

Is féidir giaranna bevel a úsáid freisin chun treo uainíochta an tarchuir chumhachta ar a dtugtar giaranna mitre a athrú.

Maidir le giaranna miter, tá an líon céanna fiacla ag giaranna bevel ionchuir agus aschuir.

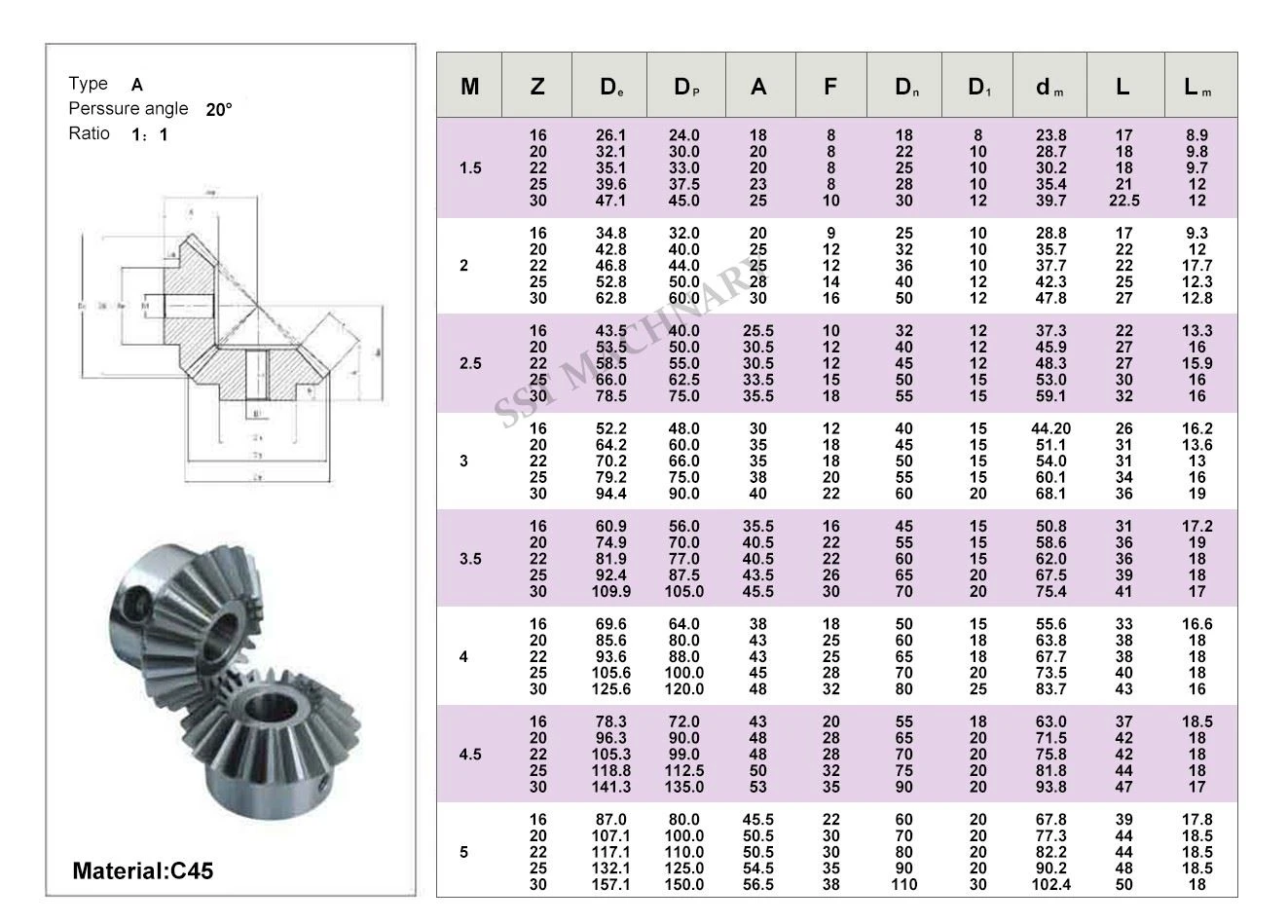

M1,M2,M3,M4,M5,M6,M7,M8,PICTH4,PITCH,PITCH6,PICTH 8,PICTH 10,PICTH12

Is é tréith an tarchurtha fearas bevel ná airde barr fiacail deireadh beag na fiacla fearas a laghdú, rud a laghdóidh an fhéidearthacht go mbeidh an barr fiacail ró-ghéar; Cabhraíonn ga filléad níos mó an fhréamh fiacail le feabhas a chur ar chumas imthacaí na bhfiacla fearas, saol na huirlisí agus lubrication stórála ola. Úsáidtear go ginearálta é i gcásanna ualach éadrom agus luas íseal.

I innealra ginearálta, tá an uillinn trasnaithe idir dhá shafts de phionna fearas bevel comhionann le 90 céim (ach is féidir é a bheith difriúil freisin). Cosúil le giaranna sorcóireacha, tá cóin innéacsaithe, cóin aguisín, cóin fhréamh, agus bunchóin ag giaranna bevel. Tá deireadh mór agus deireadh beag ag an gcón, agus tugtar an ciorcal roinnte (a bhfuil ga r), an ciorcal aguisín, an ciorcal fréimhe agus an bunchiorcal ar na ciorcail a fhreagraíonn don deireadh mór faoi seach. Tá tairiscint péire giaranna bevel comhionann le rolladh íon péire cóin páirce.

Tá foirmiú próifíl fiacail pinion fearas bevel cosúil leis an bhfearas sorcóireach, ach is é an difríocht ná go n-úsáidtear an cón bonn in ionad an tsorcóra bonn. Mar a thaispeántar san fhigiúr ceart, tá an dromchla giniúna S tadhlaí don bhus cón bonn. Nuair a rollaíonn an dromchla giniúna S díreach ar feadh an bhunchóin, déanfar dromchla involute sa spás a fhoirmiú trí líne dhíreach OK ar an dromchla giniúna a dhéanann teagmháil le generatrix ON an bhunchóin. Is é an dromchla seo an dromchla próifíl fiacail fearas bevel díreach. Is ionbhlóid é lócas gach pointe ar an líne dhíreach OK (is pointe é an t-ionbhlóid ag rinn O).
